三、后注漿管閥的設置

1、注漿管的設置

樁底后注漿管閥的設置按樁徑大小設置為沿鋼筋籠圓周對稱設置， 樁徑小于 1200 ㎜設置 2 根；樁徑大于 1200 ㎜而小于 2500 ㎜的樁對稱設置 3 根。

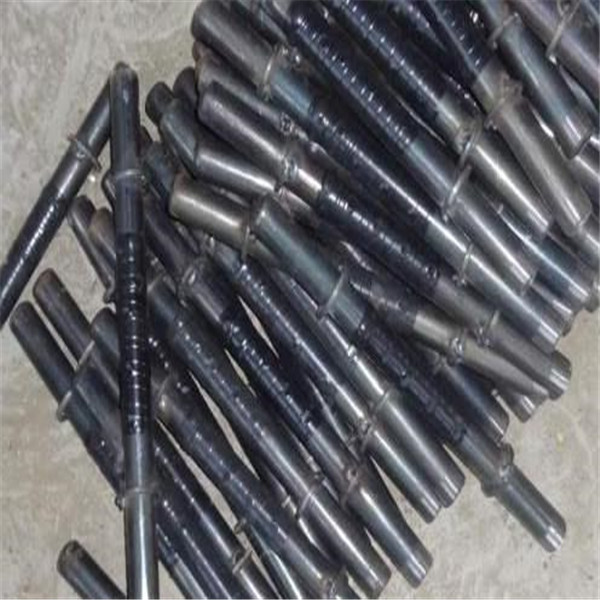

2、后壓注漿管采用 Φ50 ㎜的鋼管，且與鋼筋籠加勁筋綁扎固定或焊接。

3、注漿閥設置

（1）注漿閥比鋼筋籠長 200 ㎜。

（2）注漿閥應置與樁底下注漿土體中， 且確保注漿閥的順利打開；并采用后注漿裝置。


四、施工要求

1、水灰比

漿液水灰比《建筑樁基技術規范》 （JGJ 94 ——2008）相關條文之要求，建議注漿液的水灰比根據土的飽和度、滲透性確定，飽和土水灰比 0.5~0.65，對于非飽和土水灰比為 0.7~0.9（松散碎石土、 砂礫為0.5~0.6）；低水灰比漿液宜摻如減水劑。水灰比過大容易造成漿液流失，降低后注漿的有效性， 水灰比過小會增大注漿壓力， 降低可注性，乃至轉化為壓力注漿。因此，水灰比的大小應根據土層類別、土的密實度、土是否飽和諸因素確定。當漿液水灰比不超過 0.5時，加入減水劑、微膨脹劑等外加劑在于增加漿液的流動性和對土體的增強效應。確保最佳注漿量是確保樁的承載力增幅達到要求的重要因素， 過量注漿會增加不必要的消耗，應通過試注漿確定。

5、注漿順序

《建筑樁基技術規范》 (JGJ——2008）建議：

（1）注漿作業與成孔作業點的距離不宜小于 8~10m；（2）對于飽和土中的注漿順序宜先樁側后樁端； ；對于非飽和土宜先樁端后樁側； 多斷面樁側注漿應先上后下； 樁側樁端注漿間隔時間不宜少于 2h；

（3）樁端注漿應對同一根樁的各注漿導管一次實施等量注漿；（4）對于樁群注漿宜先外圍、后內部。

6、終止注漿

當滿足下列條件之一時可以終止注漿：

（1）注漿總量和注漿壓力均達到設計要求；

（2）注漿總量已達到設計值的 75%，且注漿壓力超過設計值。

7、注意事項

（1）當注漿壓力長時間低于正常值或地面出現冒漿或周圍樁孔串漿，應改為間歇注漿，間歇時間宜為 30~60min，或調低漿液水灰比。

（2）后注漿施工過程中，應經常對后注漿的各項工藝參數進行檢查，發現異常應采取相應處理措施。 當注漿量等主要參數達不到設計值時，應根據工程具體情況采取相應措施。
