施工技術方案

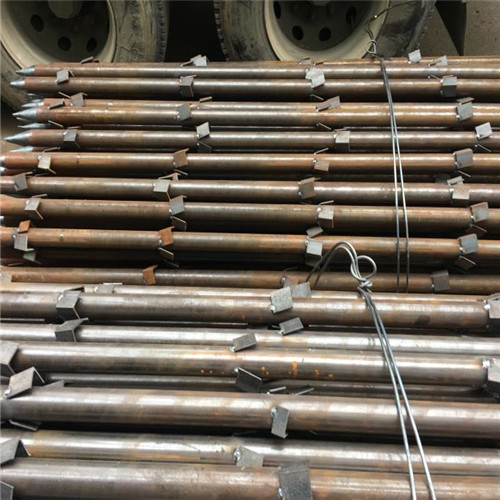

1、預埋填充注漿孔桿件：填充注漿的目的主要是為了充填襯砌與圍巖之間的間隙，以改善傳力條件和減少滲漏。為避免因鉆孔破壞防水板，注漿孔孔位事先預留，其做法通常是在襯砌模板設計規定位置預留注漿桿件，混凝土襯砌澆筑前埋設入臺車并鎖定，待混凝土終凝前及時松動，適時拔出即可成孔。填充注漿孔（管）位置與設計孔位偏差不大于20厘米。

2、注漿孔處安裝一段鋼管與注漿管路相連，要求鋼管直徑與注漿孔大4小一致，管口用錨固劑將鋼管固定在孔中，確保注漿時管路的穩固，管口設置一個閘閥與注漿管路相連。填充注漿施工自較低的一端開始，向較高的一端推進。填充注漿方式一般采用純壓式，分二序進行。一序孔灌注水灰比為1.2:1（或 1:1）的水泥漿；二序孔為灌注1:1的水泥漿，空隙大的部位灌注水泥砂漿，摻砂量不宜大于水泥重量的2 倍。在規定的壓力下，注漿孔停止吸漿，繼續灌注5min即可結束。上述過程反復進行3次，每次間隔10min，確保拱背填充密實，每次注漿結束后，先關閉孔口閘閥后再停機，最后孔內無反漿方可拆除孔口閘閥。

3、注漿結束后，排除鉆孔內污物，采用濃漿將全孔封堵密實和抹平。露出襯砌混凝土表面的埋管應割除。

殊情況處理

1、注漿過程中，發現冒漿、漏漿，應根據具體情況采用嵌縫、表面封堵、低壓、濃漿、限流、限量、間歇注漿等方法進行處理。

3、孔口有涌水的注漿孔段，在注漿前應測記涌水量，根據涌水情況，5應采取相應措施進行處理。

3、注漿過程中如回漿變濃，宜換用相同水灰比的新漿進行灌注，若效果不明顯，延續灌注 30min，即可停止灌注。

4、在注漿過程中注意控制注漿壓力， 隨時觀察噴射混凝土的變形情況，確保噴射混凝土不因注漿壓力過高而破壞，必要時對注漿段圍巖進行變形監測。

注漿壓力是注漿管灌注樁后注漿施工效果好壞的關鍵因素之一。注漿壓力與注漿順序、注漿節奏、砂礫層的含泥量等許多因素有關。決定注漿壓力的因素較多，一般根據注漿前的注水試驗數據和以往的施工經驗確定，當樁端持力層為礫石層時，一般持力層越厚、含泥量越少、滲透性越好，那么注漿壓力較低；反之則逐漸壓力越高。所以在進行樁端后注漿時，應做好詳細的施工記錄并繪制注漿量-時間、注漿壓力-時間關系曲線。最終注漿壓力的確定還應考慮以下3個方面：

（1）最終注漿壓力要小于樁上抬的摩阻力，及注漿時不能使樁產生嚴重的向上位移；

（2）最終注漿壓力要盡可能使樁端、樁身混凝土少破壞；

（3）最終注漿壓力要使注漿量達到設計要求，形成擴大頭，使樁端加固明顯。

灌注樁注漿管施工如何確定注漿壓力最準確？

實際注漿時有清水開塞壓力、注漿工作壓力和終止注漿壓力三部分，這三種壓力最終確定應通過試打樁的現場試注由多方會議紀要的方式確定。一般開塞壓力要比注漿工作壓力高。終止注漿壓力則不一定，如果很好注入則由注漿量為控制因素，此時終止注漿壓力低，若不好注入則終止注漿壓力就高。
